- Nuovo

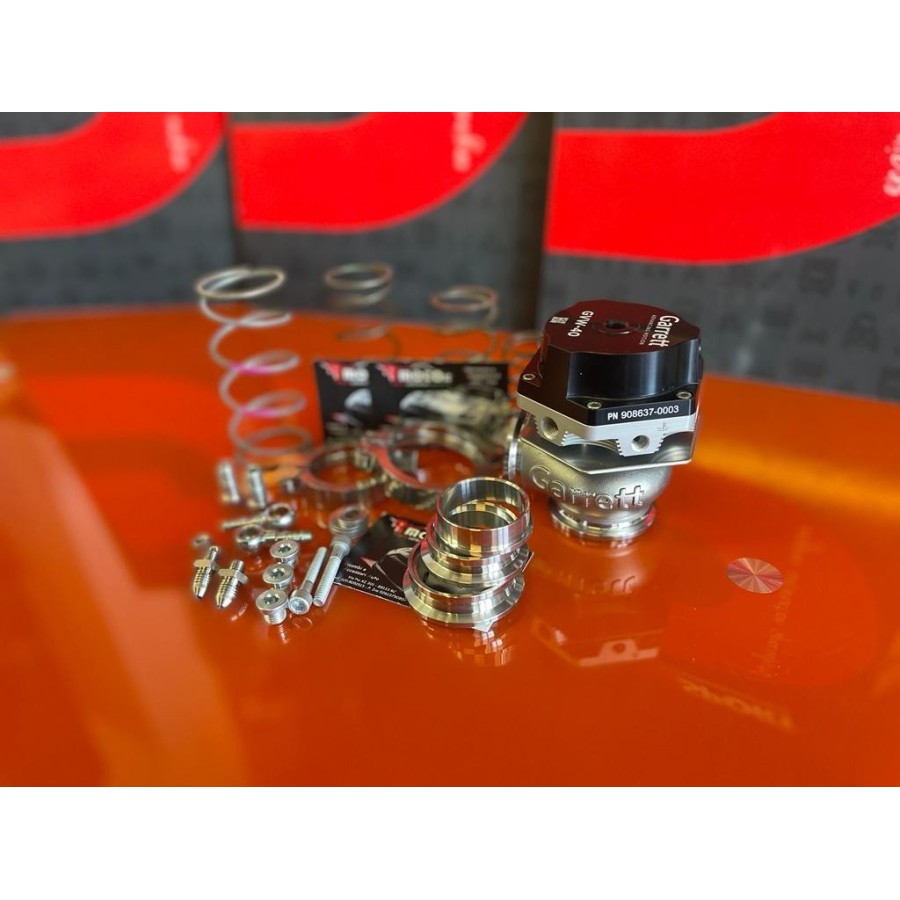

WASTEGATE ESTERNA GARRETT PERFORMANCE
370,00 €
Tasse incluse
Testate tramite CFD per la massima portata ed efficienza termica
Stabilità e resistenza alla temperatura ottimizzate per una durata superiore
Valvole e boccole sostituibili per aumentare la durata
Design robusto per una facile sostituzione del diaframma
Porte dell'attuatore raffreddate a liquido per un utilizzo in applicazioni impegnative (riduzione fino al 52% della temperatura)
Coperchio attuatore in alluminio anodizzato
Quattro colori: rosso | blu | nero | argento
Quattro misure: 40 mm | 45 mm | 50 mm | 60mm
Molle | Raccordi | Flange | Bande V incluse
Pressione standard: 14,5 PSI | 1 Bar
Pressione massima:
GVW40: 25 PSI | 1.7 Bar
GVW45 | GVW50 | GVW60: 23 PSI | 1.6 Bar
Pressione minima: 3 PSI | 0.2 Bar
Testate tramite CFD per la massima portata ed efficienza termica
Stabilità e resistenza alla temperatura ottimizzate per una durata superiore
Valvole e boccole sostituibili per aumentare la durata
Design robusto per una facile sostituzione del diaframma
Porte dell'attuatore raffreddate a liquido per un utilizzo in applicazioni impegnative (riduzione fino al 52% della temperatura)
Coperchio attuatore in alluminio anodizzato
Quattro colori: rosso | blu | nero | argento
Quattro misure: 40 mm | 45 mm | 50 mm | 60mm
Molle | Raccordi | Flange | Bande V incluse
Pressione standard: 14,5 PSI | 1 Bar
Pressione massima:
GVW40: 25 PSI | 1.7 Bar
GVW45 | GVW50 | GVW60: 23 PSI | 1.6 Bar
Pressione minima: 3 PSI | 0.2 Bar
LA WASTEGATE GARRETT, E' UNA VALVOLA A PRESTAZIOBNI MOLTO ELEVATE.
L’alloggiamento della valvola è realizzato in acciaio inossidabile per alte temperature.
La membrana è realizzata in elastomero per alte temperature rinforzato in Nomex.
Il coperchio attuatore è in alluminio 6061 anodizzato ricavato dal pieno
Guida alle valvole | Boccola: Nitronic 60
La valvola è in acciaio inossidabile per alte temperature con stelo placcato
V-Band in acciaio inossidabile 304 lavorato a CNC
Le flange sono anch'esse in acciaio inossidabile 304 ricavato dal pieno, e le molle sono acciaio inossidabile 17/7 PH
La massa della valvola è:
- 1,27 kg / 45 once per la wastegate da 40MM
- 1,47 kg / 52 once per la wastegate da 45MM
- 1,56 kg / 55 once per la wastegate da 50MM
Pressione massima della base della molla:
1,7 bar / 25 psi (rapporto di contropressione 1:1)
Pressione minima della base della molla:
0,2 bar | 3 psi (rapporto di contropressione 1:1)
Le wastegate GVW sono impostate su 1 Bar di pressione di base e possono essere configurate a 0,2 Bar / 1,7 Bar (considerando 1:1 contropressione).
Seguire il grafico sottostante, per fare riferimento alle dimensioni della wastegate e al colore della molla, che cambia in base alle pressioni.
Raccordo | Aria: M10x1.0 al portagomma (ID tubo 6mm | .25in)
Raccordo | Acqua: da M8x1.0 a AN-3

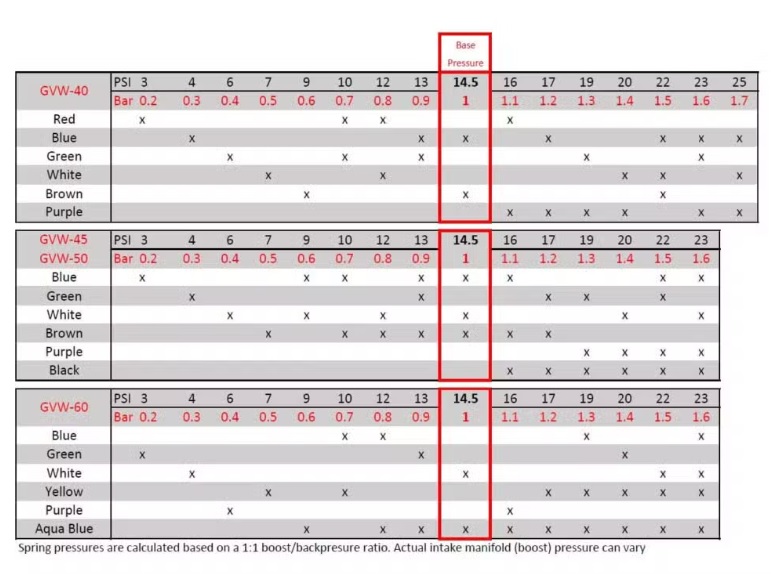

Utilizzare la tabella per fare riferimento alle dimensioni della valvola wastegate e al colore della molla per identificare le pressioni della molla della valvola wastegate Garrett GVW:
Le valvole wastegate GVW sono impostate a una pressione di base di 1 bar | 14,5 PSI e possono essere configurate da 0,2 bar | 2,9 PSI a 1,7 bar | 24,7 PSI (considerando una contropressione 1:1).
Il posizionamento della wastegate sul collettore di scarico è un fattore chiave per le prestazioni della stessa.
I seguenti suggerimenti possono aiutare a identificare la scelta migliore al momento dell’acquisto o della fabbricazione di un collettore di scarico per il vostro progetto. Il collegamento sul collettore influisce notevolmente sulla capacità di flusso ed è essenziale il corretto orientamento della wastegate al collettore.
La connessione ideale è a 45° con una transizione graduale (Figura 1). Posizionare la wastegate a 90° rispetto al collettore (Figura 2) ridurrà la capacità di flusso fino al 50 percento e può causare un over boost! Una maggiore riduzione della capacità di flusso risulterà se la wastegate è posizionata ad angoli maggiori di 90° (Figura 3). Le Figure 2 e 3 riducono notevolmente il controllo che si ha sul sistema e possono mettere a rischio l’intera catena cinematica. Non montare mai la wastegate sull’alloggiamento della turbina, ciò ridurrà le prestazioni del turbocompressore (Figura 4). Contattare un distributore autorizzato per ulteriori informazioni.
