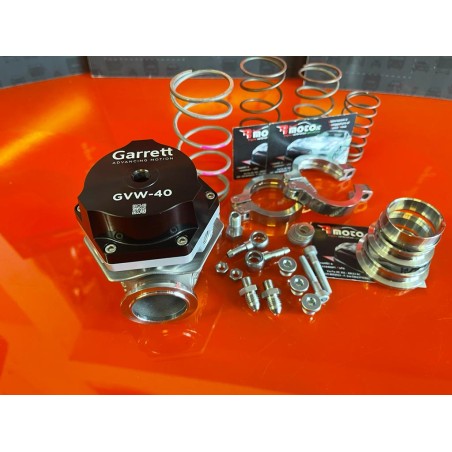

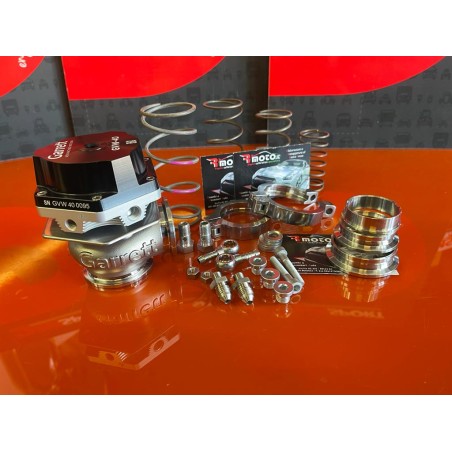

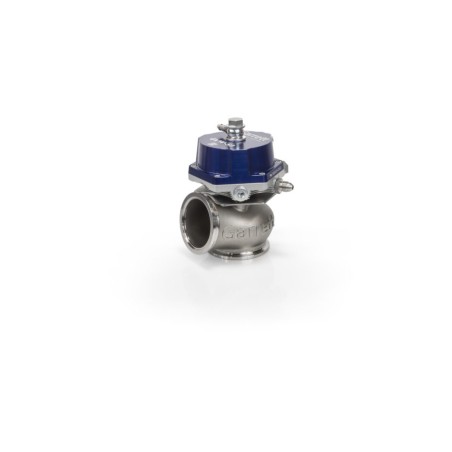

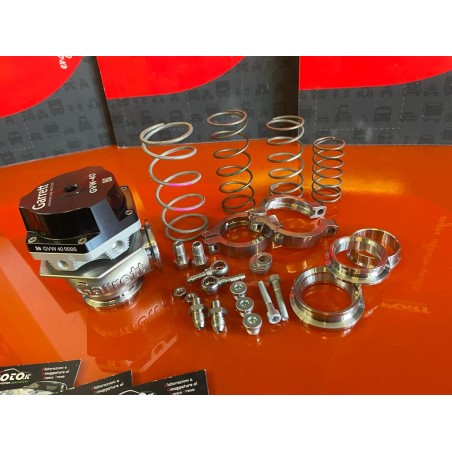

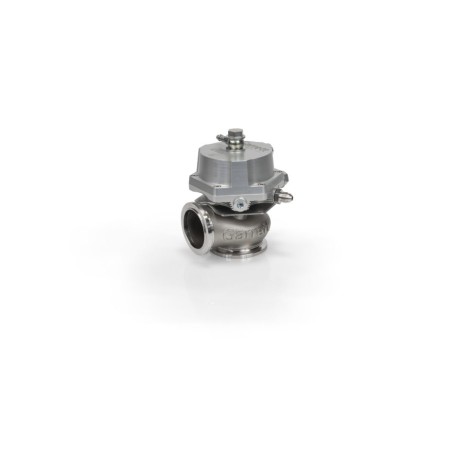

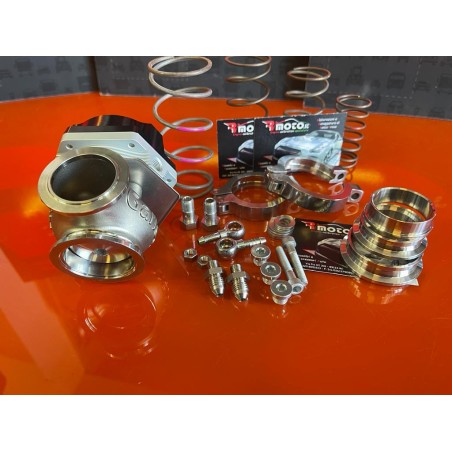

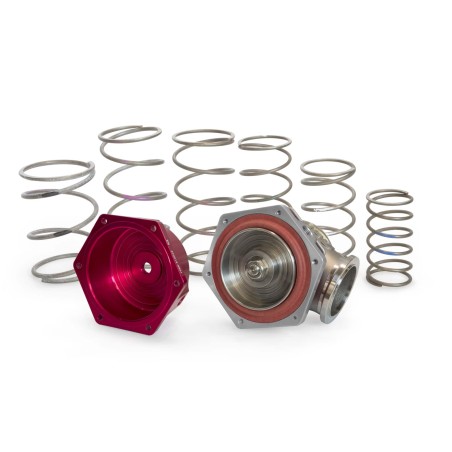

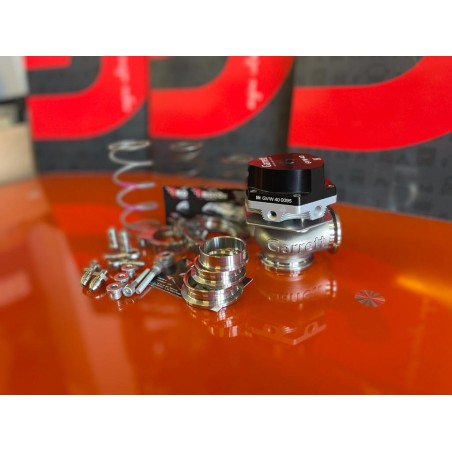

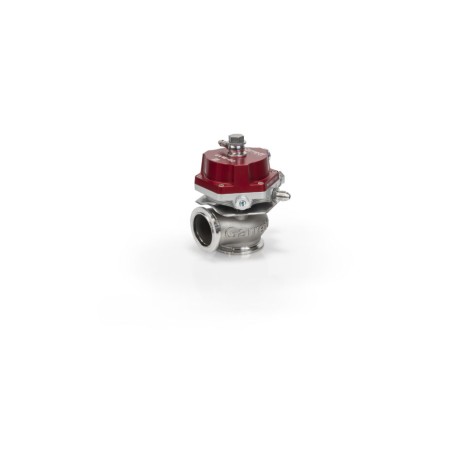

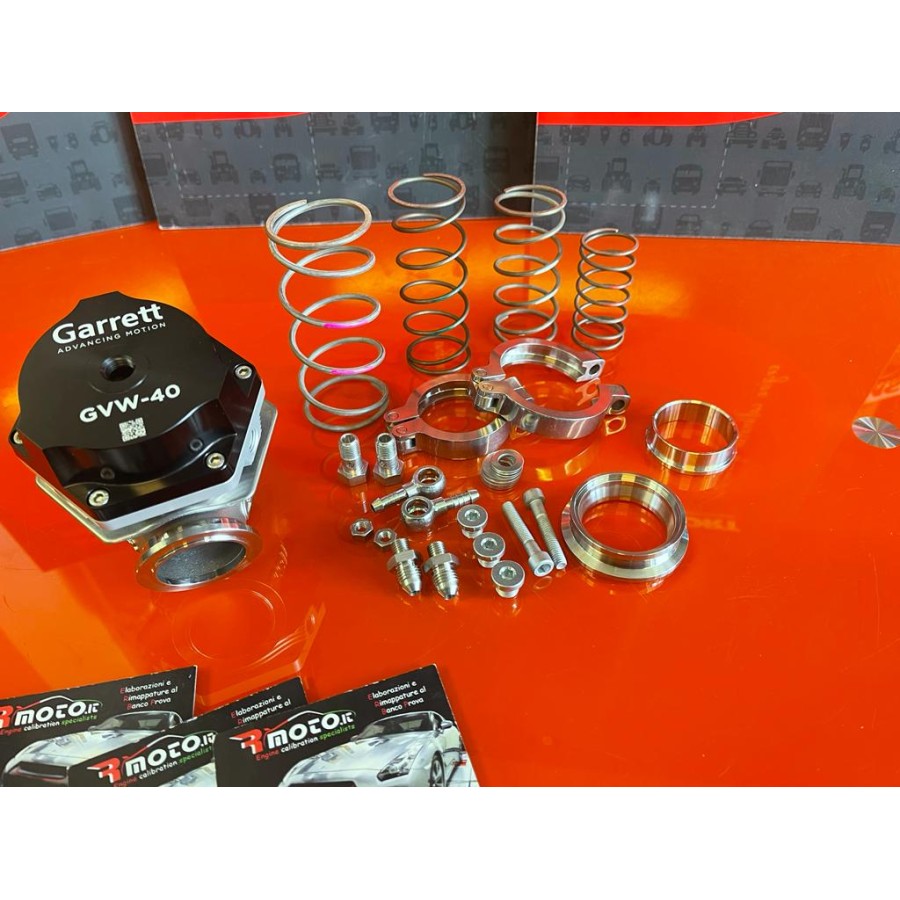

WASTEGATE ESTERNA GARRETT
375,00 €
Tasse incluse
LA WASTEGATE GARRETT, E' UNA VALVOLA A PRESTAZIOBNI MOLTO ELEVATE.

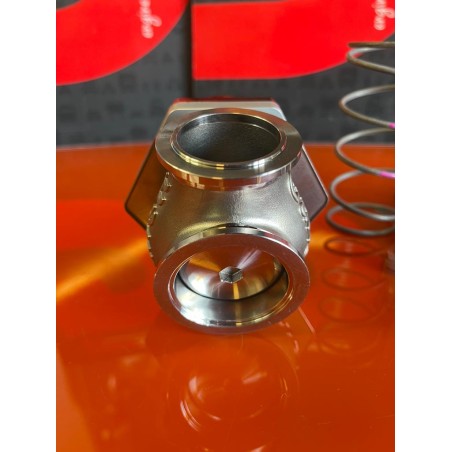

L’alloggiamento della valvola è realizzato in acciaio inossidabile per alte temperature.
La membrana è realizzata in elastomero per alte temperature rinforzato in Nomex.
Il coperchio attuatore è in alluminio 6061 anodizzato ricavato dal pieno
Guida alle valvole | Boccola: Nitronic 60
La valvola è in acciaio inossidabile per alte temperature con stelo placcato
V-Band in acciaio inossidabile 304 lavorato a CNC
Le flange sono anch'esse in acciaio inossidabile 304 ricavato dal pieno, e le molle sono acciaio inossidabile 17/7 PH
La massa della valvola è:
- 1,27 kg / 45 once per la wastegate da 40MM
- 1,47 kg / 52 once per la wastegate da 45MM
- 1,56 kg / 55 once per la wastegate da 50MM
Pressione massima della base della molla:
1,7 bar / 25 psi (rapporto di contropressione 1:1)
Pressione minima della base della molla:
0,2 bar | 3 psi (rapporto di contropressione 1:1)
Le wastegate GVW sono impostate su 1 Bar di pressione di base e possono essere configurate a 0,2 Bar / 1,7 Bar (considerando 1:1 contropressione).

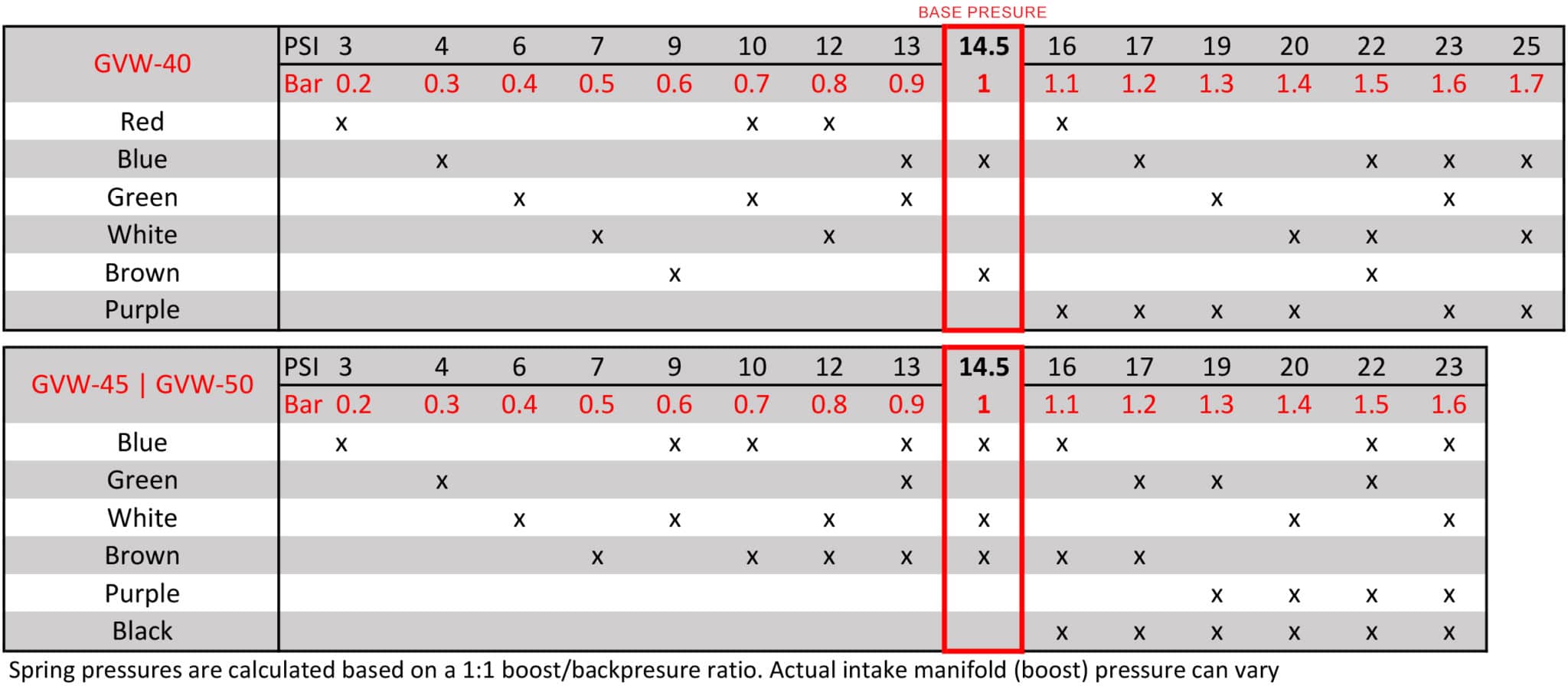

Seguire il grafico sottostante, per fare riferimento alle dimensioni della wastegate e al colore della molla, che cambia in base alle pressioni.
Raccordo | Aria: M10x1.0 al portagomma (ID tubo 6mm | .25in)
Raccordo | Acqua: da M8x1.0 a AN-3
Il posizionamento della wastegate sul collettore di scarico è un fattore chiave per le prestazioni della stessa.
I seguenti suggerimenti possono aiutare a identificare la scelta migliore al momento dell’acquisto o della fabbricazione di un collettore di scarico per il vostro progetto. Il collegamento sul collettore influisce notevolmente sulla capacità di flusso ed è essenziale il corretto orientamento della wastegate al collettore.

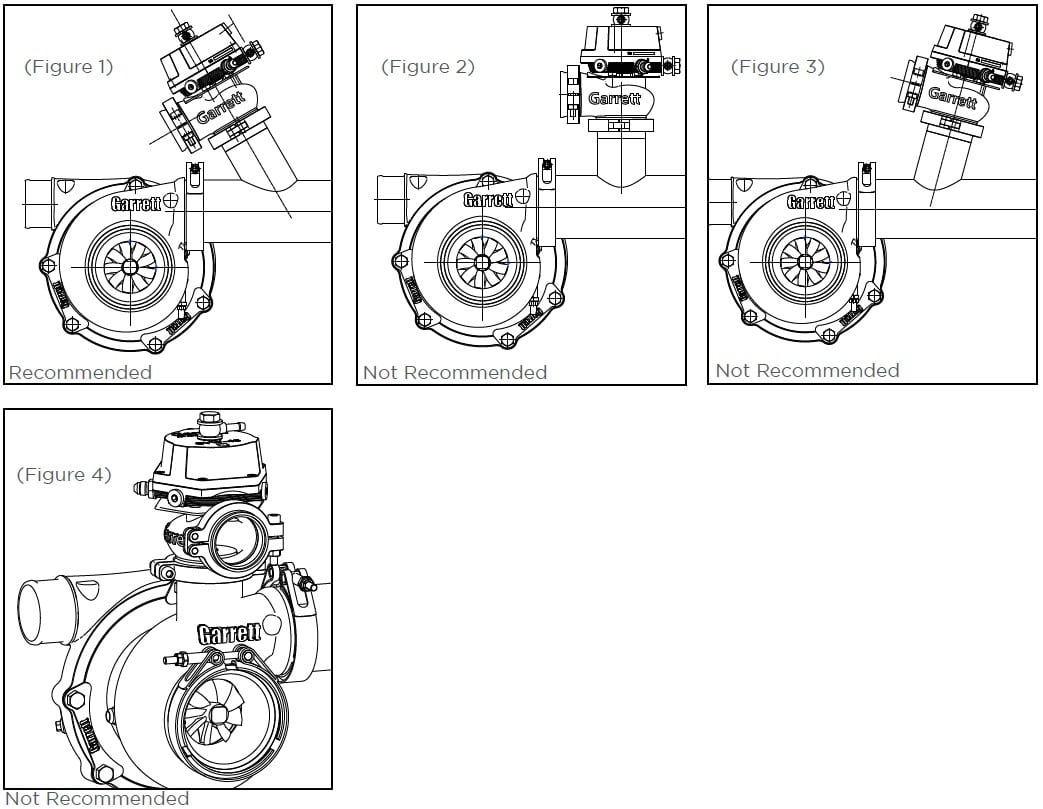

La connessione ideale è a 45° con una transizione graduale (Figura 1). Posizionare la wastegate a 90° rispetto al collettore (Figura 2) ridurrà la capacità di flusso fino al 50 percento e può causare un over boost! Una maggiore riduzione della capacità di flusso risulterà se la wastegate è posizionata ad angoli maggiori di 90° (Figura 3). Le Figure 2 e 3 riducono notevolmente il controllo che si ha sul sistema e possono mettere a rischio l’intera catena cinematica. Non montare mai la wastegate sull’alloggiamento della turbina, ciò ridurrà le prestazioni del turbocompressore (Figura 4). Contattare un distributore autorizzato per ulteriori informazioni.
